CAD CAM Nedir?
CAD Nedir? (Bilgisayar Destekli Tasarım)

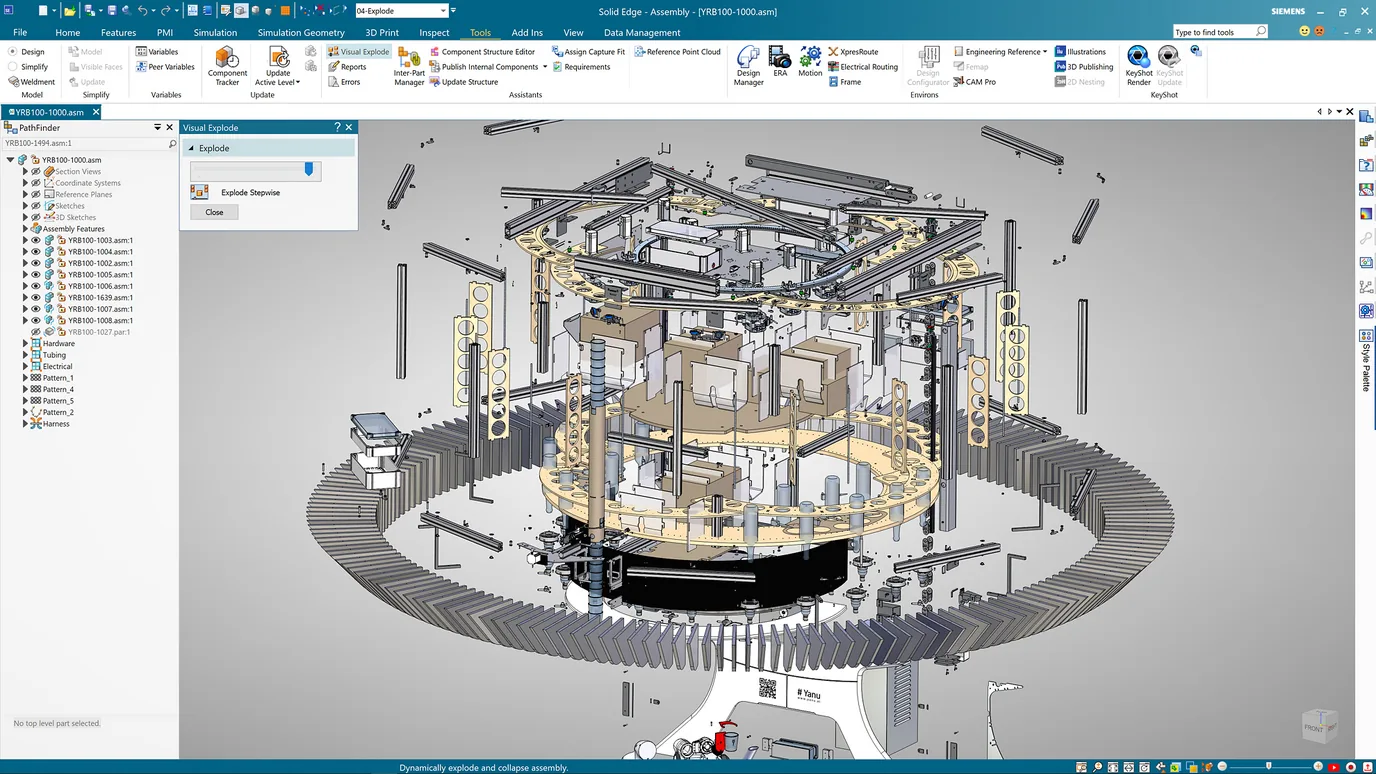

CAD, yani Computer-Aided Design (Bilgisayar Destekli Tasarım), modern ürün geliştirme süreçlerinin dijitalleşmesinde temel bir rol oynayan bir teknolojidir. Temel olarak, bir ürünün dijital ortamda 2D veya 3D olarak modellenmesini, teknik çizimlerinin hazırlanmasını ve mühendislik hesaplarının yapılmasını sağlayan yazılım sistemlerini ifade eder.
Günümüzde ürün tasarım sürelerinin kısalması, karmaşık geometriye sahip ürünlerin daha hızlı ve hatasız geliştirilmesi ihtiyacı, CAD teknolojilerinin kullanımını zorunlu hale getirdi. Özellikle mühendislik, endüstriyel tasarım ve mimarlık alanlarında CAD sistemleri ürün geliştirme sürecinin merkezinde yer almaktadır.
6 Adımda CAD Süreci
- Tasarım İhtiyacının Belirlenmesi: Ürünün kullanım amacı, fonksiyonu ve teknik gereksinimleri belirlenir.
- Modelleme: CAD yazılımı kullanılarak 2D teknik çizimler veya 3D modeller oluşturulur.
- Detaylandırma: Toleranslar, malzeme bilgileri, montaj detayları ve diğer teknik bilgiler modele eklenir.
- Analiz ve Doğrulama: CAD yazılımı içinde yer alan analiz araçlarıyla mukavemet, akış, termal ve hareket analizleri yapılabilir.
- Revizyon ve İyileştirme: Geri bildirimlere göre model üzerinde değişiklikler yapılır ve tasarım olgunlaştırılır.
- Üretime Aktarım: Onaylanan CAD modeli, CAM sistemlerine veya teknik çizim olarak üretim departmanına iletilir.
CAM Nedir? (Bilgisayar Destekli Üretim)
CAM, yani Computer-Aided Manufacturing (Bilgisayar Destekli Üretim), modern üretim süreçlerinin dijitalleşmesinde kilit rol oynayan bir teknolojidir. Temel olarak, bilgisayar destekli tasarım (CAD) ortamında oluşturulmuş bir ürünün, üretim makineleri tarafından hassas ve otomatik şekilde üretilmesini sağlamak amacıyla kullanılan yazılım sistemlerini ifade eder.
Günümüzde üretim sektörünün hızla gelişmesi ve karmaşık parçaların daha kısa sürede, daha yüksek hassasiyetle üretilmesi ihtiyacı, CAM teknolojilerinin önemini arttırmıştır. Özellikle CNC (Computer Numerical Control) tezgahlarının kullanıldığı ortamlarda, CAM sistemleri üretimin kaynağı haline gelmiştir.
6 Adımda CAM Süreci
- Tasarımın Alınması (CAD Modeli): Süreç, genellikle bir CAD yazılımında oluşturulan 3D modelin alınmasıyla başlar. Model, CAM yazılımına aktarılır.

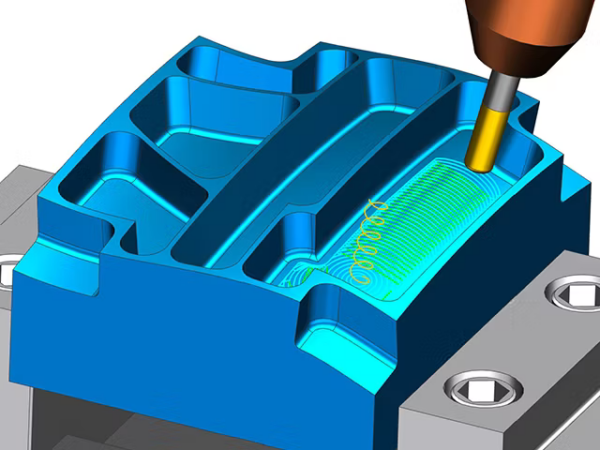

- Takım Yolu Oluşturma (Toolpath): CAM yazılımı, modelin geometri bilgilerine dayanarak hangi takımın, hangi yönde ve hangi derinlikte işlem yapacağını belirler.
- Simülasyon ve Doğrulama: Oluşturulan takım yolları sanal ortamda simüle edilir. Bu adım, üretim öncesi hataların tespiti için önemlidir.
- Post-Processing: Simülasyon sonrası, CAM yazılımı takım yollarını CNC tezgahlarının anlayabileceği G-kodu formatına dönüştürür.
- Üretime Aktarım: Oluşturulan kodlar DNC (Direct Numerical Control) veya başka bir yöntemle CNC makinelerine gönderilir. Üretim başlar.

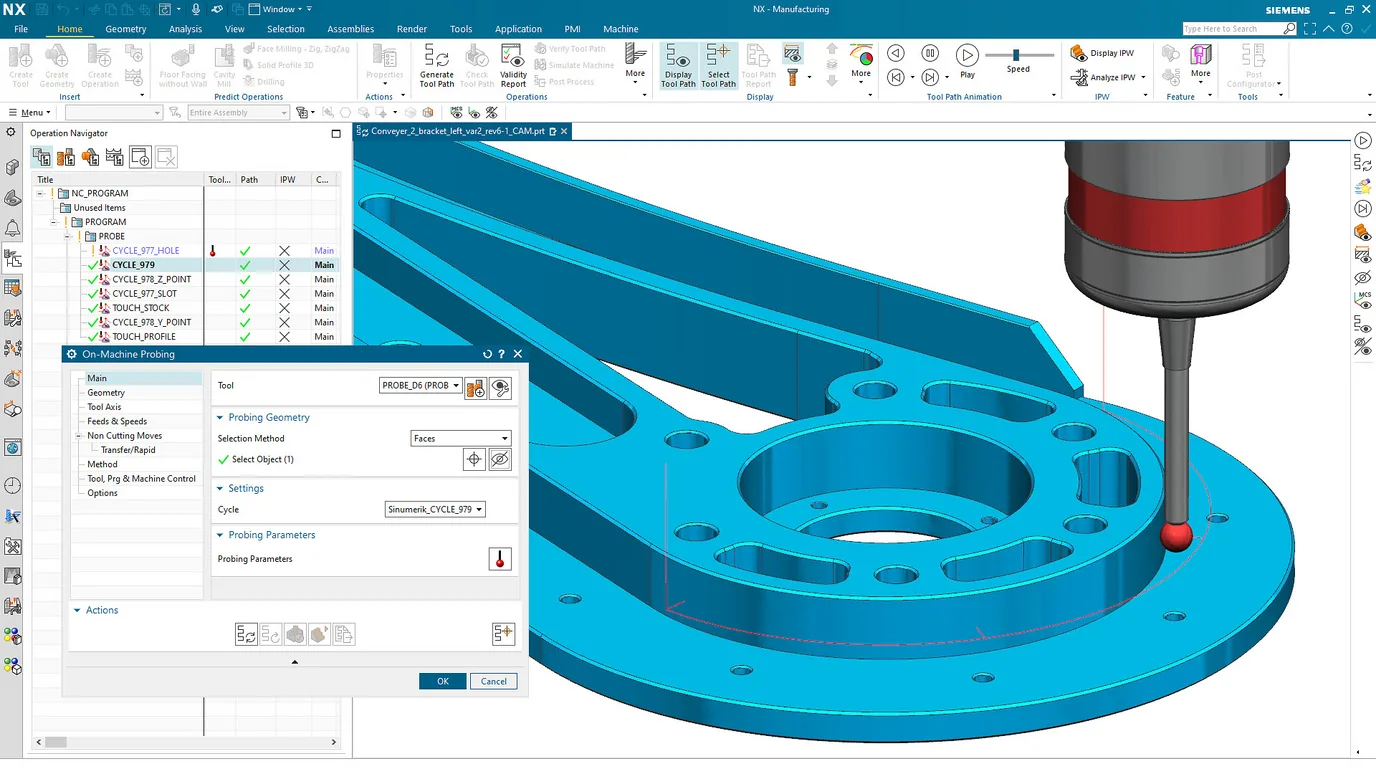

- Kalite Kontrol: Gelişmiş CAM çözümleri, CMM (Coordinate Measuring Machine) için denetim programlarını da içerir. Bu sayede üretilen parçaların ölçümsel doğruluğu kontrol edilebilir.
CAD/CAM Kullanmanın Avantajları
Yüksek Hassasiyet ve Doğruluk: CAD ile milimetrik doğrulukta tasarımlar yapılabilir, CAM ise bu hassasiyetle üretimi gerçekleştirir. Bu sayede parçalar tutarlı, hatasız ve kalite standartlarına uygun şekilde üretilir.
Zaman Tasarrufu: CAD sayesinde tasarımlar hızlıca oluşturulabilir ve revize edilebilir. CAM, üretim programlarını otomatik oluşturur, simülasyonlarla önceden kontrol yapılabildiği için tekrar üretime gerek kalmaz.
Maliyet Azaltma: Tasarım ve üretim süreçlerindeki hatalar en aza indirildiğinden malzeme israfı, zaman kaybı ve işçilik maliyetleri düşer. Ayrıca CAM’in doğru kod üretimi sayesinde makine verimliliği artar.
Yüksek Verimlilik: Tasarım ve üretim süreci dijital olarak entegre şekilde yürütülür. Birden fazla parçanın üretimi aynı anda planlanabilir, operatöre bağımlılık azalır ve süreçler daha akıcı hale gelir.
Görselleştirme ve Simülasyon: CAD tasarımları 3D ortamda detaylı şekilde görselleştirilir. CAM ise takım yollarını simüle ederek üretim öncesi olası çarpışma, takım kırılması gibi hataları önceden tespit eder.
Tekrar Edilebilirlik ve Standartlaşma: Aynı parçanın aynı kaliteyle yeniden tasarlanması ve üretilmesi kolaydır. Tasarım ve üretim süreçleri dijital ortama aktarıldığı için her defasında aynı standart korunur.
Entegrasyon Yeteneği: CAD/CAM sistemleri, ürün yaşam döngüsü yönetimi (PLM), ERP ve CNC makineleriyle entegre şekilde çalışarak dijital üretim süreçlerinde süreklilik sağlar, veri kayıplarını önler.
CAD/CAM Kullanılan Sektörler
CAD/CAM sistemleri başta otomotiv, savunma ve enerji olmak üzere neredeyse tüm imalat sektörlerinde kullanılmaktadır.
- Otomotiv: Motor parçaları, şasi elemanları, kalıplar

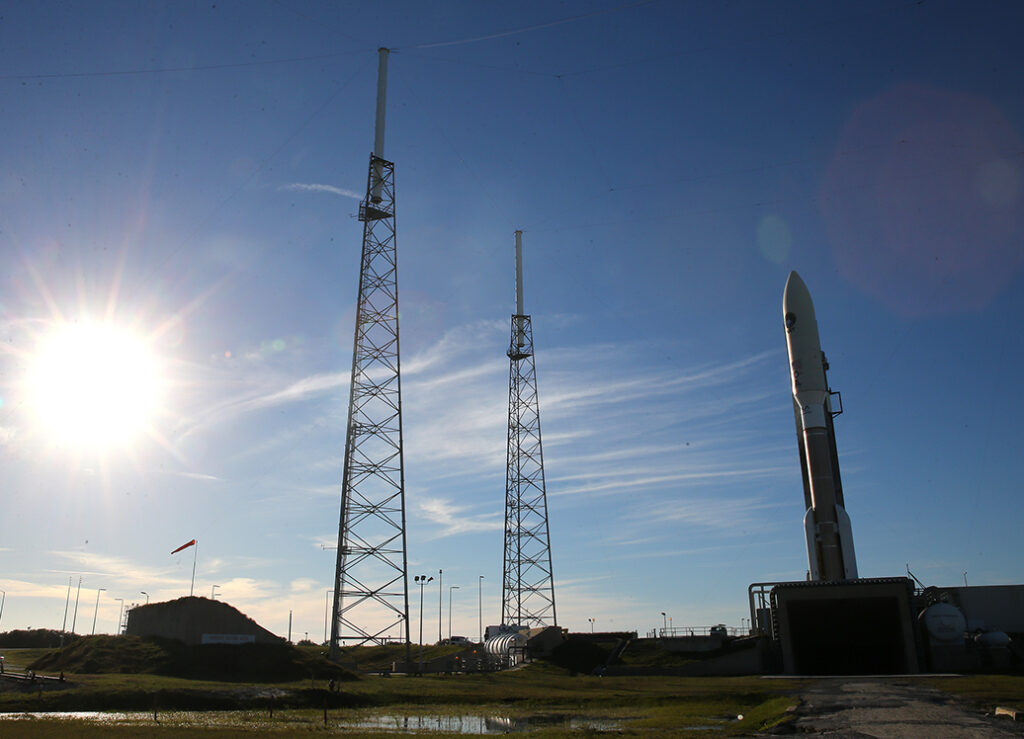

- Havacılık ve Savunma: Türbin parçaları, uçak gövde bileşenleri, yapısal parçalar
- Makine İmalatı: Redüktörler, dişliler, özel mekanik parçalar
- Tıp ve Medikal: Protezler, implantlar, cerrahi aletler
- Enerji Sektörü: Türbin bileşenleri, vana gövdeleri, enerji iletim parçaları
- Kalıpçılık: Plastik enjeksiyon kalıpları, döküm kalıpları, pres kalıpları
